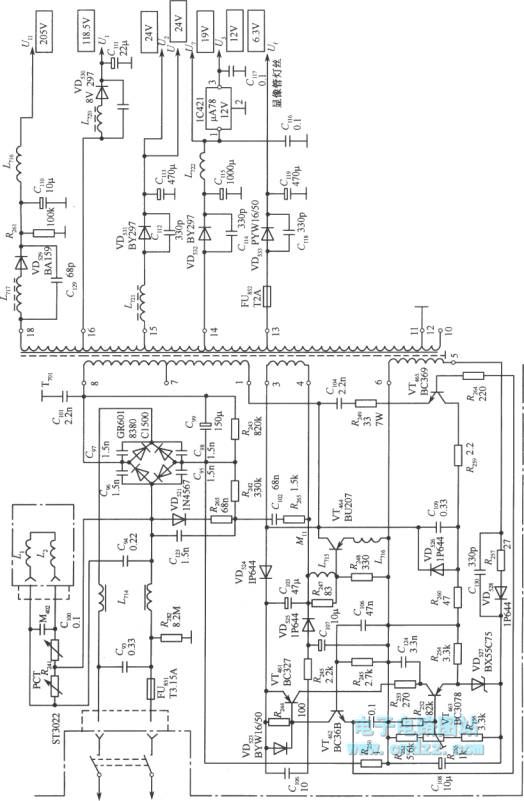

該電源電路由輸進整流濾波電路、振蕩電路、誤差放大電路、推動電路、輸出整流濾波電路等組成。GR601為橋式整流器，用于輸人整流：C93、C94、L714組成輸進市電濾波器；C95～C98、 R242、R243用來抑制浪涌電流。C99為輸進平滑濾波電容。其輸出的300V直流電壓通過變壓器T701提供給開關功率管VT464。    振蕩電路由開關管VT464、變壓器T701的低級繞組①～③端和反饋繞組③～④端、VD526、 VD521、C109、C102和R265、R260、R250等組成。它是用50Hz的交流電經VD521整流后的半波來觸發起振的。其振蕩狀態是由T701的①～⑧端繞組與③～④端繞組間的正反饋及C109的充、放電來形成和維持的。    誤差放大管是VT463。基準電壓電路由R254、VD527組成。取樣電路由分壓電阻R251、 R256、R255組成。T701的⑤～⑥端是取樣繞組。VT461、VT462等組成推動電路。    取樣繞組⑤～⑥端從T701耦合來的脈沖信號電壓，經二極管VD528和電容C108整流濾波之后輸出20.4V的直流電壓，經過取樣分壓電路加在VT463的基極，與基準電壓比較后的誤差信號經過放大后加在VT462的基極。同時T701③～④端繞組通過VD525、C107得到的直流電壓也加到VT462上作為觸發信號，使VT462、VT461導通。這樣便把電壓誤差信號經過VT462、 VT461加進電容C103中，控制開關管VT464的基極，以改變振蕩頻率，使輸出保持穩定。    本電源自身具有過流保護功能：當負載短路時，變壓器T701次級中電流很大。該電流可破壞間歇振蕩電路的平衡狀態而停振，從此電源停止工作，故不會損壞電源。    VT465、R259和R264等組成了欠壓保護電路。當輸人電壓下降到150V以下時，VT464集電極電壓下降，集電極電流減小，T70l⑤～⑥端繞組的電壓減小，C108上的電壓降低，VT463基極電位下降，VT463、VT461的集電極電位上升。VT464基極電位上升，其集電極電流Ic464增大，從而保持了輸出電壓的穩定。
    當輸進電壓進一步降低到110V左右時，VT465開始工作。由于VT465內阻變小，從而改變了振蕩頻率，使輸出電壓上升，仍可保持輸出電壓U0的穩定。
