介紹一款具有過電流保護功能的可調直流穩壓電源電路，輸出電壓 (VouT)在1.8-35V之間可調。該直流穩壓電源在負載電流過大時，能自動斷開輸出電壓，以防止穩壓電源和負載因過電流而損壞。
電路工作原理

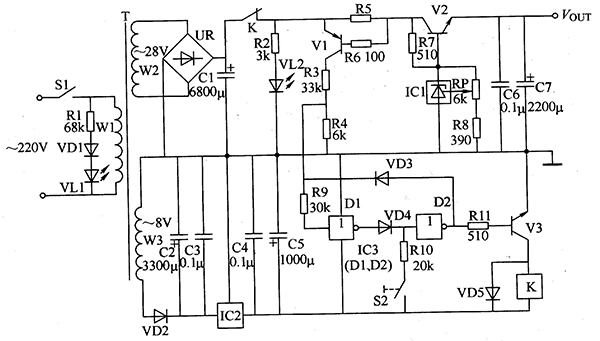

該可調直流穩壓電源電路由穩壓電路、過電流保護電路和LED指示電路組成，如圖5-8所示。
穩壓電路由電源開關Sl、電源變壓器T、整流橋堆UR、整流二極管VD2、電容器Cl-C7、晶體管V2、穩壓集成電路ICl、IC2、電阻器R5、R7、R8和電位器RP組成。
過電流保護電路由電阻器R3-R6、R9-Rll、集成電路IC3、晶體管Vl、V3、二極管VD3-VD5和繼電器K組戊。
LED指示電路由發光二極管VLl與VL2、二極管VDl和電阻器Rl、R2組成。
接通電源開關Sl后，VLl點亮，交流220V電壓經T降壓后，在T二次繞組W2上產生交流28V電壓，在W3繞組上產生交流8V電壓。交流28V電壓經UR整流及Cl濾波后，一路通過K的常閉觸頭和限流電阻器R5加至V2的集電極，經V2和ICl等進一步穩壓調整后，產生直流輸出電壓VouT;另一路經R2限流后將VL2點亮。
交流8V電壓經VD2整流、C2和C3濾波、lC2穩壓后，為IC3和K提供+6V工作電壓。
調整RP的阻值，可以改變V2發射極的直流輸出電壓的高低。
在負載工作電流正常時，R5上的電壓降較低，Vl處于截止?fàn)顟B(tài)，Dl輸出高電平，VD4導通，D2輸出低電平，V3不導通，K處于釋放狀態。
當某種原因?qū)е仑?fù)載電流過大時，R5上的電壓降將增大，使Vl導通，Dl輸出低電平，D2輸出高電平，V3導通，K吸合，其常閉觸頭斷開，將整流輸出電路切斷，輸出電壓VouT消失，同時VL2熄滅。
若負載無短路故障，則可按下復位按鈕S2，使D2輸出高電平，V3導通，K吸合，使穩壓電路恢復正常工作。
元器件選擇
Rl-R4、R6-Rll選用1/4W碳膜電阻器或金屬膜電阻器;R5選用2-3W的線繞電阻器。
Rp選用多圈線繞電阻器。
Cl和C7均選用耐壓值為5OV的鋁電解電容器;C2和C4均選用耐壓值為16V的鋁電解電容器;C3、C4和C6均選用獨石電容器。 VDl和VD2均選用lN4007型硅整流二極管;VD3和VD4均選用lN4148型硅開關二極管。
VLl和VL2均選用φ3mm或φ5mm的普通發光二極管。
UR選用3A、lOOV的整流橋堆。
Vl選用C8550或S8550、3CG8550型硅PNP晶體管;V2選用3DA27或2SC2484、BD245B、BD745等型號的硅NPN晶體管;V3選用C8050或S8050、3DG8050型硅NPN晶體管。
ICl選用TL431或μA431型精密三端穩壓集成電路;IC2選用78L06型三端穩壓集成電路;IC3選用CD4049或CD4069型非門(反相器)集成電路。
T選用20-30W、二次電壓為8V和28V的電源變壓器。
S1選用單極交流電源開關；S2選用微型動合 (常開)按鈕。
K選用4098系列的6V直流繼電器。
