一、概述

　　1．直流電源柜的功能。由整流器和蓄電池組構成的直流電源柜，是最安全、最可靠的備用電源裝置，至今仍是各類發電廠和變電站不可或缺的重要設備。直流電源柜的可靠供電，與發電廠、變電站的安全息息相關，直流電源柜故障停電，輕則造成發電廠、變電站事故停電，重則造成發電機或主變燒毀。
　　2．對直流柜的總體要求。一是接線簡單可靠，運行靈活，維護、安裝方便；二是所用元件、部件性能可靠、穩定、精良；三是安裝運行的環境條件應該符合直流電源柜的產品說明書之規定。
　　3．直流電源柜的選型要點：
　　1)電壓等級：220V、110V、48V、24V。
　　2)額定電流：10A、20A 30A50A、70A、80A、100A…。
　　3)蓄電池：類型：鉛酸電池有閥控型、防酸型；堿性有鎘鎳電池。電池組：1組或2組。容量(Ah)：閥控鉛酸電池有40、65、100、150、200、300、400、500、700、1000。
　　4)安裝環境：應滿足一定海拔高度、溫度、室內或室外的要求。
　　5)其它：母線和支路絡線在線監測、電池組在線監測、可配備逆變電源(既作為放電裝置又可取代微機UPS)。
4．直流電源柜的組成。由整流器(充電器)、蓄電池和柜體(含保護、控制電器)三部分組成。電力用蓄電池的演變過程是：開啟式鉛酸電池(1970年前)→半密封鉛酸電池(1980年前)→堿性鎘鎳電池(1990年前)→閥控鉛酸電池(至今)。蓄電池一般由用戶指定，或根據性價比綜合選定。由于國內閥控電池的材料及制造工藝日趨成熟，與國外蓄電池產品質量、壽命等比差距已縮小。我國整流器的發展進程，基本上代表了直流電源柜發展的脈絡：直流電動發電機組(1970年以前)葉硅整流器(包括磁飽和及可控硅整流，1990年以前)→高頻開關電源(至今)。

二、新舊直流柜比較

　　我們把電容貯能式電源、復式整流電源、磁飽和整流電源、可控硅整流電源等組成的直流柜稱為舊式直流柜。它們雖然具有技術成熟、穩定、運行人員熟悉、較易掌握等優點，但也存在以下缺陷：一是基本元件工頻變壓器、電抗器、整流濾波裝置等的體積大、重量重。二是基本元件的功耗大、溫升高、效率低，柜內元件密集，維修更換困難。三是控制電路、整流電路多由分立元件或集成電路組成，可靠性較低。四是受基本元件的制約，電氣性能技術指標偏低。此類直流柜目前在全國范圍使用數量很大，2000年執行的DL/T-5120-2000《小型電力工程直流系統設計規程》還給它留了一個過渡時期。但是電力工程用整流器應滿足以下條件：
　　1)在規定交流輸入電源下，應滿足蓄電池組均衡充電、低壓充電和浮充電的工況要求；
　　2)有良好的穩壓、穩流性能；
　　3)紋波系數??；
　　4)運行靈活、能自動投切、具有三遙(或四遙)功能；
　　5)具備良好的電磁兼容性和抗干擾性能。大多數舊式直流柜由于未配置微機(或單片機)，因此難以完全實現1)、4)、5)的要求。我們把以高頻開關電源整流器和監控模塊為核心組成的直流電源框，定義為新型直流電源柜。隨著電力電子技術特別是高頻功率半導體技術、大規模集成電路、單片微機技術的發展和普及，促進了小功率開關電源迅速拓展為大功率開關電源，并且以模塊式的結構出現。經過十余年的不斷探索和完善，高頻開關電源模塊整流器的可靠性、穩定性及各項技術指標，均有了長足的進步，實踐證明它已經成為一個成熟的產品。近幾年，隨著航空、航天技術中的高頻軟開關技術的普遍采用，使高頻開關電源的可靠性得到進一步提高，促使其應用更普及，價格更趨合理。新型直流柜有以下特點：
　　1)由于采用高頻半導體器件(VMOS、IGBT)開關速度快、高頻特性好、輸出容量大；由于省去了工頻變壓器，體積小、質量輕、噪聲低。
　　2)采用PWM和軟開關技術，因而效率高、功率因數高、可靠性高，MTBF(無故障運行時間)已達10萬小時。
　　3)主要功能和各項技術指標遠高于舊式直流柜，便于無人或少人值守。4)設計中采用微機和模塊結構，其運行、測量、顯示全部數字化，易于維護和管理。新舊直流電源柜特點比較見表一。

表一

　　*分母表示二種產品的相對比較值

三、新型直流柜的選擇

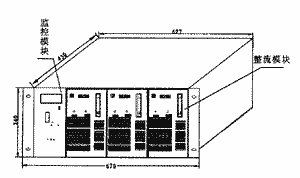

　　由表一可見，新型直流柜各項技術指標均優于舊式直流柜，特別是考慮到今后少人(或無人)值守的需要，計算機通信和管理的普及，新型直流柜是順應這一發展的必然選擇！高頻開關電源采用模塊式結構，所有模塊允許并聯工作，以增大電流，其配置原則是采用(N)+1的備用方式。監控、測量、通信保護用的微機系統，也設計成相同尺寸的模塊結構。為了組屏方便，把數個高頻開關電源模塊和1個監控模塊集成在一個框架中，這就構成了新式：自流柜的核芯，把該核芯置入直流柜中，這個柜就具備了以上新型直流電源柜的所有功能和優點。核芯的組成和結構見下圖。

直流電源柜更新?lián)Q代有兩種方式可以選擇：一種是訂購全新的成套直流電源柜，通常150Ah/220V及以下系統只需2面柜，65Ah/220V則只需1面拒。另一種是采用舊式直流柜置人核ZX芯的換芯術，也就是用數個高頻開關電源模塊加1個監控模塊取代可控硅整流器和控制電路。下面就兩種方法的利弊列于表二，以便于比較和選擇。對于直流電源相的更新?lián)Q代，有兩種方式可以選擇：一種是訂購全新的成票直流電源柜，通常150Ah/220V及以下系統只需2面柜(舊式則3面柜)，65Ah/220V則只需1面柜。另一種是采用上面提到的置入核芯的換芯術，也就是用數個高頻開關電源模塊加1個監控模塊取代可控硅整流器和控制電路。兩種方法的利弊列表二，以便于比較和選擇。

表二

類型 項目 容量 更換時間 增加新功能 受制因素 價格 新訂 不限制 1天 可以 無 高(100%) 換芯 不限制 1～2天 可以 有 低(50%)

　　新訂成套直流柜容量大小不限，沒有受制因素，但價格較高。換芯的直流柜最大優點是價格低，在換芯的同時，還可按用戶需要增加一些新功能，如電池組巡檢、饋線支路絕緣巡檢等。但舊直流柜具備以下條件才有換芯價值：1)被取代的部件已出現故障又難于修復，且保留的開關、表計、柜體(含保護電器等)基本完好；2)繼電保護和監控實現微機化后，舊式柜無法實現計算機通信、三遙(或四遙)等新功能。

四、關于閥控鉛酸蓄電池

　　根據DL/T724-2000《電力系統用蓄電池直流電源裝置運行與維護技術規程》規定，無論酸性還是堿性蓄電池，運行人員除了進行常規的外觀、溫度、電流、電壓的巡檢、測試外，還需定期進行核對性容量測試，以確保電池組的完好。檢測中如果發現單只或整組電池容量小于額定容量的80%，則視作該電池?fù)p壞必須更換。早期使用電爐、水阻等負載放電來測試容量的方法，準確度低、勞動強度大；目前已較多采用微機控制的智能容量測試儀。目前電力系統中使用最多的閥控鉛酸蓄電池，早期曾被稱作免維護電池，曾經誤導了部分運行人員，認為這類電池不需要巡視、檢測和維護，使故障電池帶病運行，釀成了諸如發電機燒毀等重大事故。對于各型發電廠、樞紐變電站直流柜的電池組，建議選用智能蓄電池在線監測裝置，既可測量每節電池的電流、電壓、溫度、容量，還可以測量每只電池的內阻，從而及早識別并更換有潛在故障的電池。蓄電池的好壞無法用常規的電流、電壓測量來判別，目前行之有效的方法有兩種：一種是對電池組作實際的容量放電測試，另一種是測量電池的內阻(僅為毫歐級)，內阻愈大其容量愈小，當內阻大于某一值，容量必然低于額定容量的80%，此結論為業界所公認。
