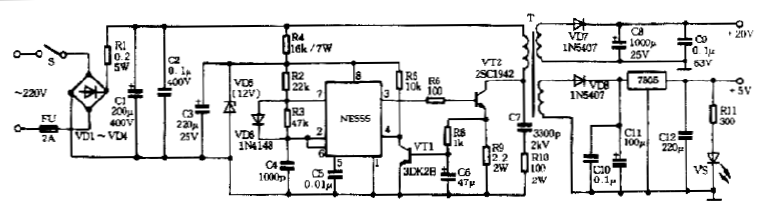

開關電源部分的VD1－VD4、R1、C1、C2組成整流濾波電路。NE555和R2、R3、C4、VD6等元件組成多諧振蕩電路，其頻率約20KHz。R4、C3、VD5組成降壓穩壓電路，為NE555提供12V工作電源。大功率管VT1及變壓器T構成開關電路。VT1的工作狀態由NE555的③腳控制，導通時間由脈沖寬度決定，調整R3即可改變脈沖寬度。脈沖寬度變寬，輸出電壓升高；脈沖寬度變窄，輸出電壓降低。VT2及R8、R9、C6組成過流保護電路。當負載過重或發生短路故障時，VT2導通，強迫NE555復位停振，從而保護VT1不致?lián)p壞。C7、R10為保護網絡，防止VT1的c-e結被瞬間脈沖擊穿。兩個次級繞組經整流濾波后分別輸出20V及12V。

  為了使制作簡單，開關電源設計成不能自動穩壓的，其功能類似于變壓器，只是實現輕型化的隔離降壓作用，穩壓功能由后面的穩壓電路實現。12V直流電壓經7805穩壓后輸出+5V電壓；20V直流電壓送至可調穩壓電路。兩者不共地，以便于進行加減組合輸出多種電壓。
