具有過流保護的直流可調穩壓電源 本電源的主要器件是通用穩壓集成塊ＬＭ７２３，內部含有啟動電路、恒流源、基準穩壓源、過流保護等電路。配合大功率調整管，可輸出０～２０?連續可調的穩定電壓，最大輸出電流可達２Ａ，并且具有過流保護功能，可作為手機、ＢＰ機的維修電源，也可用于蓄電池充電。電路見圖１，正常使用時，紅色和綠色發光二極管同時閃亮，調節電位器Ｗ可使輸出電壓在０～２０?范圍內調節。當輸出端出現過流或短..

  具有過流保護的直流可調穩壓電源 本電源的主要器件是通用穩壓集成塊ＬＭ７２３，內部含有啟動電路、恒流源、基準穩壓源、過流保護等電路。配合大功率調整管，可輸出０～２０?連續可調的穩定電壓，最大輸出電流可達２Ａ，并且具有過流保護功能，可作為手機、ＢＰ機的維修電源，也可用于蓄電池充電。

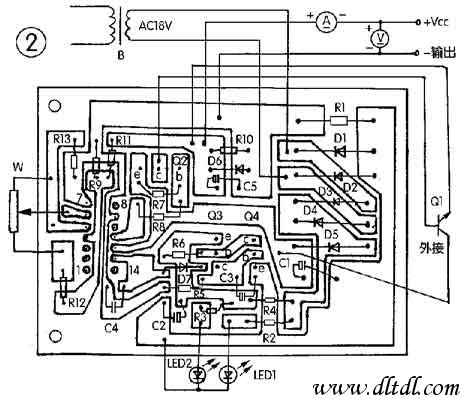

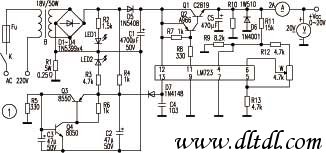

  電路見圖１，正常使用時，紅色和綠色發光二極管同時閃亮，調節電位器Ｗ可使輸出電壓在０～２０?范圍內調節。當輸出端出現過流或短路時，Ｒ１兩端的壓降大于０．６Ｖ，Ｑ３、Ｑ４導通，此時綠燈熄滅，Ｄ７導通，ＬＭ７２３的紒紞矠?zāi)_電壓下降接近０Ｖ，內部檢測電路動作，紒紜矠?zāi)_輸出高電壓２３Ｖ，使Ｑ１、Ｑ２截止，因此無電壓輸出，起到保護作用。只有關機后重新開機才有輸出。為保證調整管Ｑ１輸出額定電流時不被燒壞，應加裝足夠大的散熱片。整個電源可用塑料盒作機殼，前面板裝電流表、電壓表、開關、調節電位器。輸出接線端子以及紅綠色發光二極管。本電路只要元件良好，無需調試即可正常工作。其中Ｑ１最好采用進口的Ｃ２８１９、２Ｎ３３９５等大功率管，ＩＣ可用ＬＭ７２３、ＭＣ１７２３等。印刷電路見圖２。
