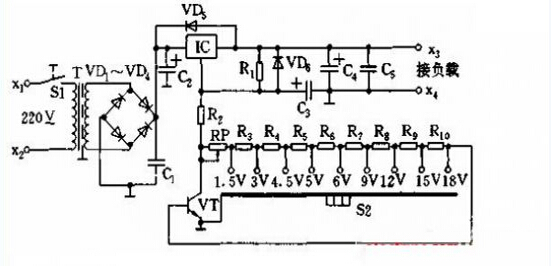

九檔可調直流電源主要是由穩壓三端可調集成塊（m31）為核心元件，LM317(＄0.2142)可調端接有三家管VT，可調用電位器RP及電阻R3 R10，可以滿足輸出所需9種不同的電源電壓。

制作時，變壓器T可能利用12寸黑白電視機的電視機的電源變壓器。亦可自行繞組，采用GEB22828硅鋼片一次線圈用 0.7MM漆包線繞組158匝，這樣變壓器二次輸出電壓為25V交流電壓。

　　穩壓部分IC采用LM317(＄0.2142)穩壓集成電路，通過撥動S2，可以再輸出端X3，X4得到固定的九檔直流電壓。如果調整電位器RP，則可以在0至24V之間任意選擇。圖中R3至R10之值僅供參考。

　　為避免使用中轉換開關S2出現暫時斷開或接觸不良，導致輸出電壓過高而損壞負載，這里設置了一只三極管VT。
