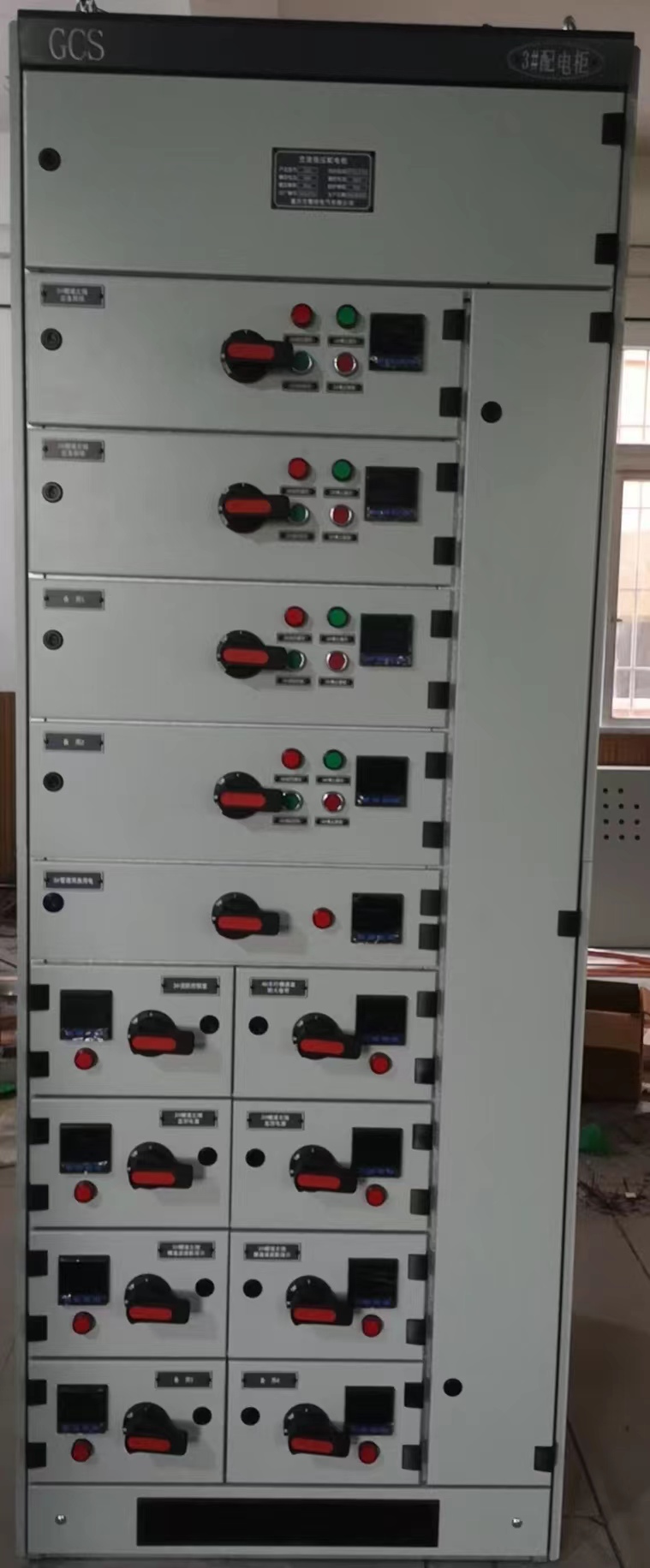

GCS型低壓抽屜式開關柜適用于發電廠、變電站、石油化工、冶金軋鋼等廠礦企業和住宅小區，高層建筑等場所，作為交流50-60Hz，額定工作電壓交流660V及以下的配電系統的電能轉換和消耗設備控制之用。

　　1動力配電中心(以下簡稱PC)

　　1.1 PC柜內分割成四個隔室：

　　水平母線隔室：在柜的后部；功能單元隔室：在柜前上部或柜前左邊；

　　電纜隔室：在柜前下部或柜前右邊；控制回路隔室：在柜前上部；

　　分隔措施：水平母線隔室與功能單元隔室、電纜隔室之間采用三聚氰胺酚醛平心板或鋼板分隔。

　　控制回路隔室與功能單元隔室之間用阻燃型聚胺脂發泡塑料模制罩殼分隔。

　　左邊的功能單元隔室與右邊的電纜隔室之間用鋼板分隔。

　　1.2柜內安裝的框架式斷路器，均能在關門狀態下實現柜外手動操作，觀察斷路器的分合閘狀態和根據操作機構與門的位置關系，判斷出斷路器在試驗位置還是在工作位置。

　　1.3主電路和與輔助電路之間設計成分隔結構，儀表、信號燈和按鈕等組成的輔助電路單元。

　　2抽出式電動控制中心和小電流的動力配電中心(以下簡稱為抽出式MCC)

　　2.1抽出式MCC柜內分成三個隔室，即柜后部的水平母線隔室，柜前部左邊的功能單元隔室，柜前部右邊的電纜隔室。水平母線隔室與功能單元隔室之間用阻燃型發泡塑料制成的功能板分隔，電纜隔室與水平母線隔室、功能單元隔室之間用鋼板分隔。

　　2.2抽出式MCC有單面操作和雙面操作兩種結構。

　　2.3抽出式MCC有五種標準尺寸的抽屜，它們分別8E/4，8E/2，8E，16E和24E，其中8E/4和8E/2二種抽屜的結構是用模制的阻燃型塑料件和鋁合金型材組成。功能單元隔室的總高度為72E。

　　2.4五種標準尺寸的抽屜，一般有16個二次隔離觸頭引出，如果需要，除8E/4抽屜外，其它四種抽屜可增加到32個，每個靜觸頭的接線端頭同時可接三根導線。(二根用TT1-2.5/2.8x0.8型插套式端頭接線，另一根用1T2.5-2型插針式端頭接線。上述二種端頭由制造廠隨產品提供適量的附件)。

　　2.5通過機械聯鎖裝置的操作程序性，只有當主回路全部斷開的狀態下才能移動抽屜，機械連鎖裝置使抽屜具有移動位置，試驗位置，連接位置和分離位置，并用相應的符號標志出來，見圖六，七。機械加鎖裝置上的操作手柄和主斷路器的操作手柄，能同時被三把掛鎖鎖住。

　　3可移式電動機控制中心和小電流動力配電中心(以下可簡稱為可移式MCC)

　　3.1可移式MCC的框體結構特征同2.1和2.2。

　　3.2功能單元設計成可移式結構，功能單元與垂直母線的連接，采用一次隔離觸頭，即使與其連接的電路是帶電的，也可以從設備中完整地取出和放回該功能單元，另一端為固定式結構。

　　3.3可移式MCC的功能單元分為8E/4，8E/2，8E，16E，24E，32E和40E。功能單元隔室總高度也是72E。
